Flat Pot Cable
ThomPod-Flat 케이블 구성 사양
| Part. No | Sectional view | Description |
|---|---|---|

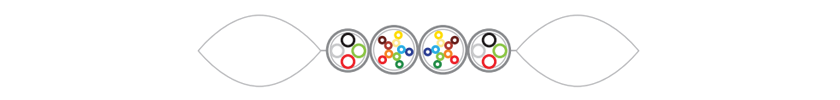

| W1001 |
 |
2Pod+2(4X0.5)D + 2(5X2X0.14)D |

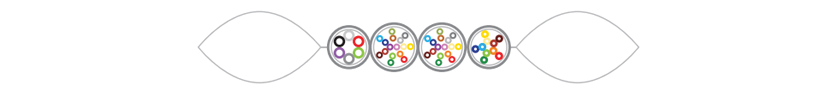

| W1002 | 4X(8X2X0.14)D | |

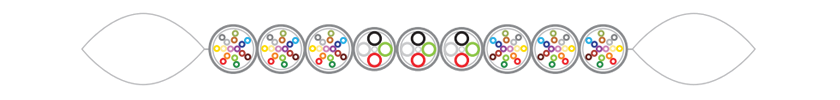

| W1003 |
 |
2Pod+2(4X0.75)D + 1(6X0.5)D + 4(5X2X0.14)D |
| W1004 | 7X(8X2X0.14)D | |

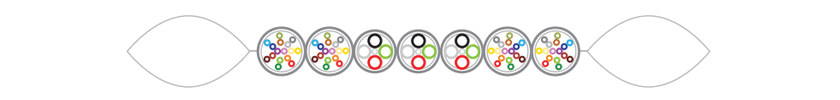

| W1005 |
 |
2Pod+3(4X1.5)D + 6(8X2X0.14)D |

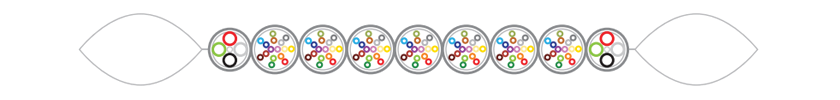

| W1006 | 9X(8X2X0.14)D | |

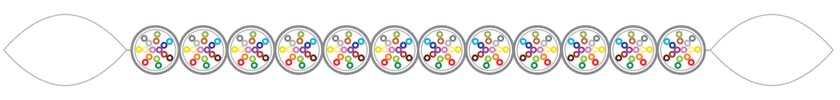

| W1007 |
 |
12X(8X2X0.14)D |
| W1008 |
 |
2 POD(20.5mm) + 2(8*2*0.14) + 1(6*0.5) + 1(5*2*0.14) |

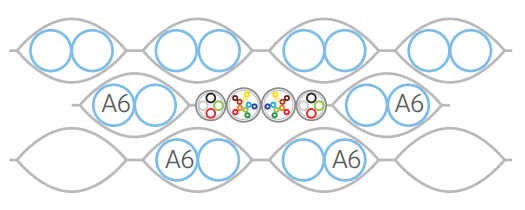

| W1009 |
 |
2 POD(20.5mm) + 4(8*2*0.14) +2(4*0.75) + 1(6*0.5) |

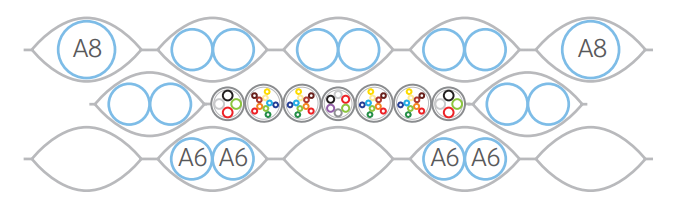

| W1010 |
 |
2 POD(20.5mm) + 7(8*2*0.14) +2(4*1.5) |
ThomPod-Flat – Customized 맞춤형
제한된 기구 설치공간, 제약 조건 내 다량의 케이블 삽입 등 고객이 ThomPod로 해결할 수 없는 문제를 극복할수 있는 맞춤형 ThomFlat을 제작할 수 있습니다.
이는 보유한 케이블 제조와 Pod 부착기술이 결합된 전문성을 바탕으로 제공할 수 있는 서비스 입니다.
완전 고객맞춤형 설계
설치공간 제약 내 설치 용이
Benefit
내부분진 극소화 시스템
공압튜브 혹은 지지체인 삽입가능
High
Flexible
Functionality
ThomPod의 Cable 유동성과 ThomFlat의 공간 집약형의 장점을 결합하였습니다.
ThomFlat에 Pod를 추가하여 Cable, Airtube 및 Chain을 추가하실 수 있습니다.
콤팩트한 공간 내에 다량의 케이블 적용 및 장거리 운행이 가능합니다.
| Technical Data | |
|---|---|
| Rating voltage 정격전압 | 0.14mm²~0.34mm² : Max.250V |
| 0.5mm² ~1.5mm² : 300/500 V (Uo/U) | |
| 2.5mm²~ : 450/750V(Uo/U) | |
| Temperature 허용온도 | -20℃ to+80℃ |
| Test Voltage 시험전압 | 0.14mm²~0.34mm² : 1500V (Core/Core) |
| 0.5mm² ~1.5mm² : 2000V (Core/Core) | |
| 2.5mm²~ : 2500V | |
| Bending Radius 굴곡반경 | 1500V/1200V (C/C, C/S 0.14mm²) |
| 7.5 x D (D:케이블 외경) | |
