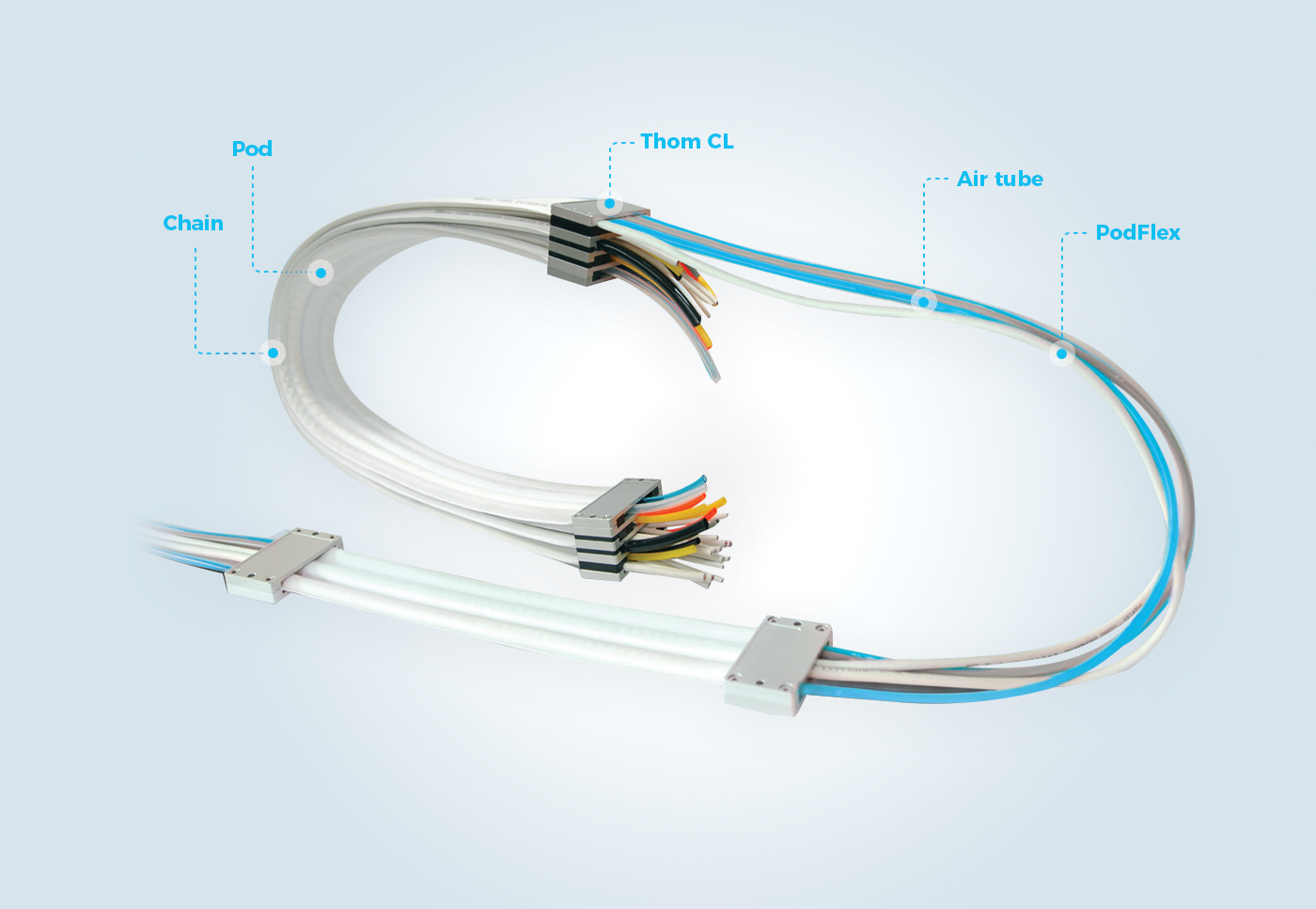

Clean Cable Moving System
클린룸 환경에 최적화된 케이블 무빙 시스템이며,
토마스의 자동화 케이블 제조기술과 독일 Murrplastik사의 Chain이 결합된 시스템입니다.
| Applications | Benefits |
|---|---|
| 반도체 장비 | 고객 맞춤형 사양선택 |
| 태양광 패널 | 전문적인 엔지니어 팀 |
| 테스트장비 | 자사 특허보유 생산기술 |
| 의료기기 및 장비 | 엄격한 품질검수 |
| 카메라 검수장비 | 지속적인 Test 와 개발 |
| 레이져커팅장비 | 양질의 유지보수 |
| 디스플레이 장비 | IPA Class 1(particle-free) |
| 특징 Features | 설명 Descriptions |
|---|---|
| 수명 (Life) | 1,000만 Cycle 이상 |
| 속도 (Speed of traverl) | 2 m/s |
| 가속도 ( Acceleration) | 3G~4G |
| 굴곡반경 ( Bending radius) | 40mm, 70mm, 100mm |
| 표준 구성 (Standard components) | 1Pod, 2Pod, 3 Pod, 4 Pod, 5 Pod, 6 Pod |
| 내폭 (Inner width) | 20.5mm |
| Cable 사양(Cable specification) | Ultra fine wire, FEP 절연, Spiral ShieldCleanroom용 Jacket |
| 온도 범위 (Temperature range) | -10 ~ +80℃ |
| 인증사항(Certification) | CE, IPA |
| 클린룸 인증(Cleanroom qualification) | IPA Class 1 |
| 지지력 (Self-supporting) | 3m |
케이블 구성, 굴곡반경, 이동 속도, 거리에 따라 달라질 수 있습니다.
클린룸 기술로 분진문제를 해결한 무빙 시스템으로 케이블 수명을 최대한으로 연장시킵니다.
| S | S2 | R | CL-W | H2 | L1 | L2 | L3 |
|---|---|---|---|---|---|---|---|
| Stroke | Stroke | (Bending) Radius | Clamp width | Max, Height | Cable Length fixed Part | Cable Length inside Pod | Cable Length moving part |
| 이동거리 | 이동거리 | 곡률반경 | 브라켓 폭 | 최대 설치높이 | 고정브라켓 케이블 길이 | 포드내부 케이블 길이 | 가동 브라켓 케이블 길이 |
