Flat Pot Cable
ThomPod-Flat 电缆构成和规则

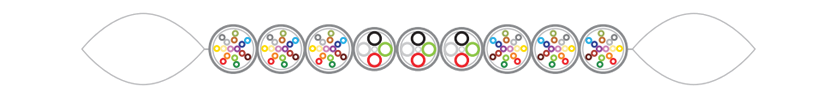

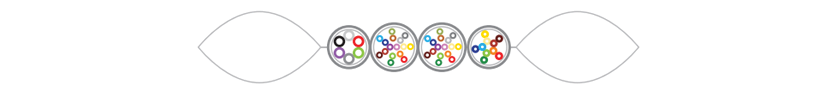

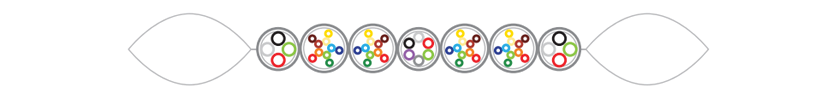

| Part. No | Sectional view | Description |
|---|---|---|
| W1001 |
 |
2Pod+2(4X0.5)D + 2(5X2X0.14)D |
| W1002 | 4X(8X2X0.14)D | |
| W1003 |
 |
2Pod+2(4X0.75)D + 1(6X0.5)D + 4(5X2X0.14)D |
| W1004 | 7X(8X2X0.14)D | |
| W1005 |
 |
2Pod+3(4X1.5)D + 6(8X2X0.14)D |
| W1006 | 9X(8X2X0.14)D | |
| W1007 |
 |
12X(8X2X0.14)D |
| W1008 |
 |
2 POD(20.5mm) + 2(8*2*0.14) + 1(6*0.5) + 1(5*2*0.14) |
| W1009 |
 |
2 POD(20.5mm) + 4(8*2*0.14) +2(4*0.75) + 1(6*0.5) |
| W1010 |
 |
2 POD(20.5mm) + 7(8*2*0.14) +2(4*1.5) |
ThomPod-Flat – Customized 定制型
可以定制ThomFlat，以解决设备的安装空间有限、在限制条件内插入大量电缆等客户无法通过ThomPod解决的问题。
这是以结合所拥有的电缆制造和Pod附着技术的专业性为基础可以提供的服务。
完全的顾客定制型设计
内部粉尘最小化系统
Benefit
在安装空间有限的情况下易于安装
可插入空压管或支撑链
High
Flexible
Functionality
结合了ThomPod的Cable流动性和 ThomFlat的空间集约型优点。
通过在ThomFlat中添加Pod，可以添加Cable、Airtube和Chain。
可以在紧凑的空间内使用大量电缆，并进行远距离操作。
| Technical Data | |
|---|---|
| Rating voltage 额定电压 | 0.14mm²~0.34mm² : Max.250V |
| 0.5mm² ~1.5mm² : 300/500 V (Uo/U) | |
| 2.5mm²~ : 450/750V(Uo/U) | |
| Temperature 容许温度 | -20℃ to+80℃ |
| Test Voltage 试验电压 | 0.14mm²~0.34mm² : 1500V (Core/Core) |
| 0.5mm² ~1.5mm² : 2000V (Core/Core) | |
| 2.5mm²~ : 2500V | |
| Bending Radius 弯曲半径 | 1500V/1200V (C/C, C/S 0.14mm²) |
| 7.5 x D (D:电缆外径) | |
