Flat Pot Cable
ThomPod-Flatケーブル構成の仕様

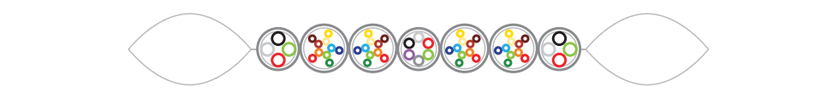

| Part. No | Sectional view | Description |
|---|---|---|
| W1001 |
 |
2Pod+2(4X0.5)D + 2(5X2X0.14)D |
| W1002 | 4X(8X2X0.14)D | |
| W1003 |
 |
2Pod+2(4X0.75)D + 1(6X0.5)D + 4(5X2X0.14)D |
| W1004 | 7X(8X2X0.14)D | |
| W1005 |
 |
2Pod+3(4X1.5)D + 6(8X2X0.14)D |
| W1006 | 9X(8X2X0.14)D | |
| W1007 |
 |
12X(8X2X0.14)D |
| W1008 |
 |
2 POD(20.5mm) + 2(8*2*0.14) + 1(6*0.5) + 1(5*2*0.14) |
| W1009 |
 |
2 POD(20.5mm) + 4(8*2*0.14) +2(4*0.75) + 1(6*0.5) |
| W1010 |
 |
2 POD(20.5mm) + 7(8*2*0.14) +2(4*1.5) |
ThomPod-Flat – Customizedカスタム
限られた器具の取り付けスペース、制約の中に多くのケーブル挿入など、お客様がThomPodで解決できない問題を克服することができるカスタムThomFlatを作成することができます。
これは保有しているケーブルの製造とPod付着技術が結合された専門性に基づいて提供することができるサービスです。
完全顧客カスタム設計
設置スペースの制約内に設置が容易
Benefit
内部粉塵最小システム
空気圧チューブあるいは支持体を挿入可能
High
Flexible
Functionality
ThomPodのCable流動性とThomFlatの空間集約型の利点を組み合わせました。
ThomFlatにPodを追加してCable、AirtubeとChainを追加することができます。
コンパクトな空間内に多量のケーブルを適用し、長距離運行が可能です。
| Technical Data | |
|---|---|
| Rating voltage 定格電圧 | 0.14mm²~0.34mm² : Max.250V |
| 0.5mm² ~1.5mm² : 300/500 V (Uo/U) | |
| 2.5mm²~ : 450/750V(Uo/U) | |
| Temperature 許容温度 | -20℃ to+80℃ |
| Test Voltage 試験電圧 | 0.14mm²~0.34mm² : 1500V (Core/Core) |
| 0.5mm² ~1.5mm² : 2000V (Core/Core) | |
| 2.5mm²~ : 2500V | |
| Bending Radius 曲げ半径 | 1500V/1200V (C/C, C/S 0.14mm²) |
| 7.5 x D (D:ケーブル外径) | |
